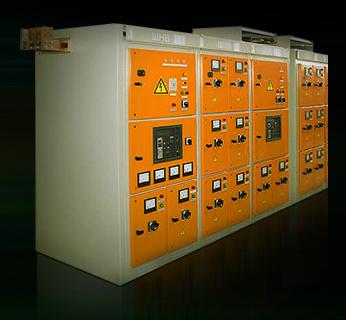

Комплектная трансформаторная подстанция внутренней установки с одним или двумя трансформаторами КТП–25...2500/6 (10)/0.4–0.7 УЗ

Описание и технические характеристики

Комплектная трансформаторная подстанция внутренней установки с одним или двумя трансформаторами предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц номинальным напряжением 6(10)/0,4 кВ.

КТП производятся в тупиковом исполнении и применяются в системах электроснабжения промышленных, нефтегазодобывающих, коммунальных объектов, имеют высокую степень заводской готовности, выполнены с возможностью обслуживания с двух сторон.

Устройство высокого напряжения организовано на базе камер КСО-393 с применением выключателя нагрузки или вакуумного выключателя.

В шкафах РУНН используются автоматические выключатели российского и импортного производства выкатного исполнения. Для защиты корпуса от внешней среды применяется порошковое лакокрасочное покрытие на полиэфирной основе. КТП представляют собой удобную мобильную конструкцию, не требующую значительных капитальных затрат при монтаже и вводе в эксплуатацию.
